PLUSPETROL:Infraestructura Especializada para Análisis Cromatográfico

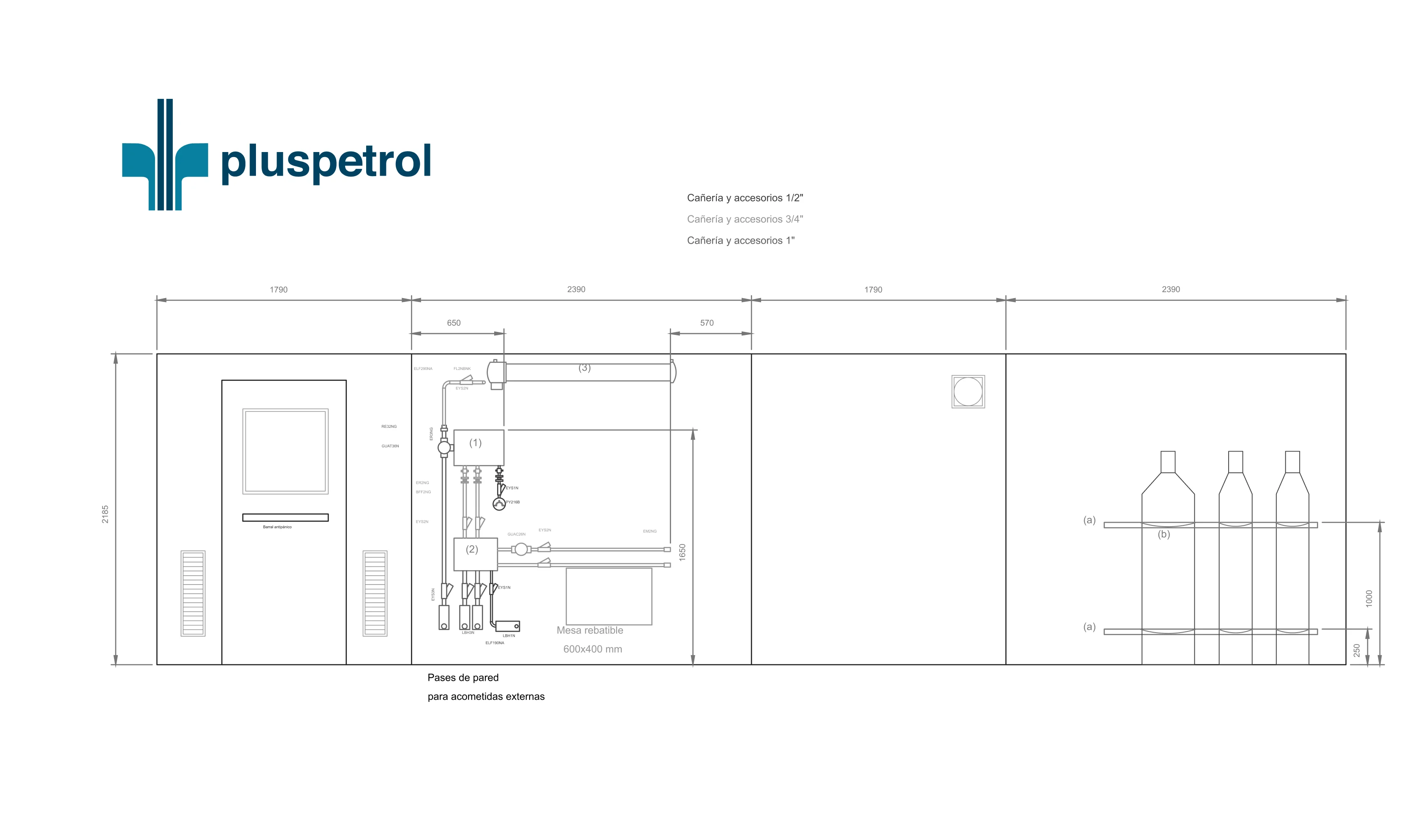

Sistemas llevó a cabo la provisión de un Shelter técnico especialmente diseñado para tareas de Cromatografía, destinado al complejo industrial operado por la UTE La Calera bajo la conducción de Pluspetrol. La estructura, fabricada con medidas de 3,5 x 2,5 x 2,5 m, fue concebida para ofrecer un entorno seguro, controlado y eficiente para la instalación de equipamiento analítico sensible. La obra integró instalaciones eléctricas y de gas desarrolladas con estándares industriales exigentes, adecuados para zonas clasificadas, en cumplimiento con normativas de seguridad y operación de hidrocarburos.

Instalación eléctrica APE

El sistema eléctrico fue provisto con componentes certificados, especialmente seleccionados para atmósferas potencialmente explosivas:

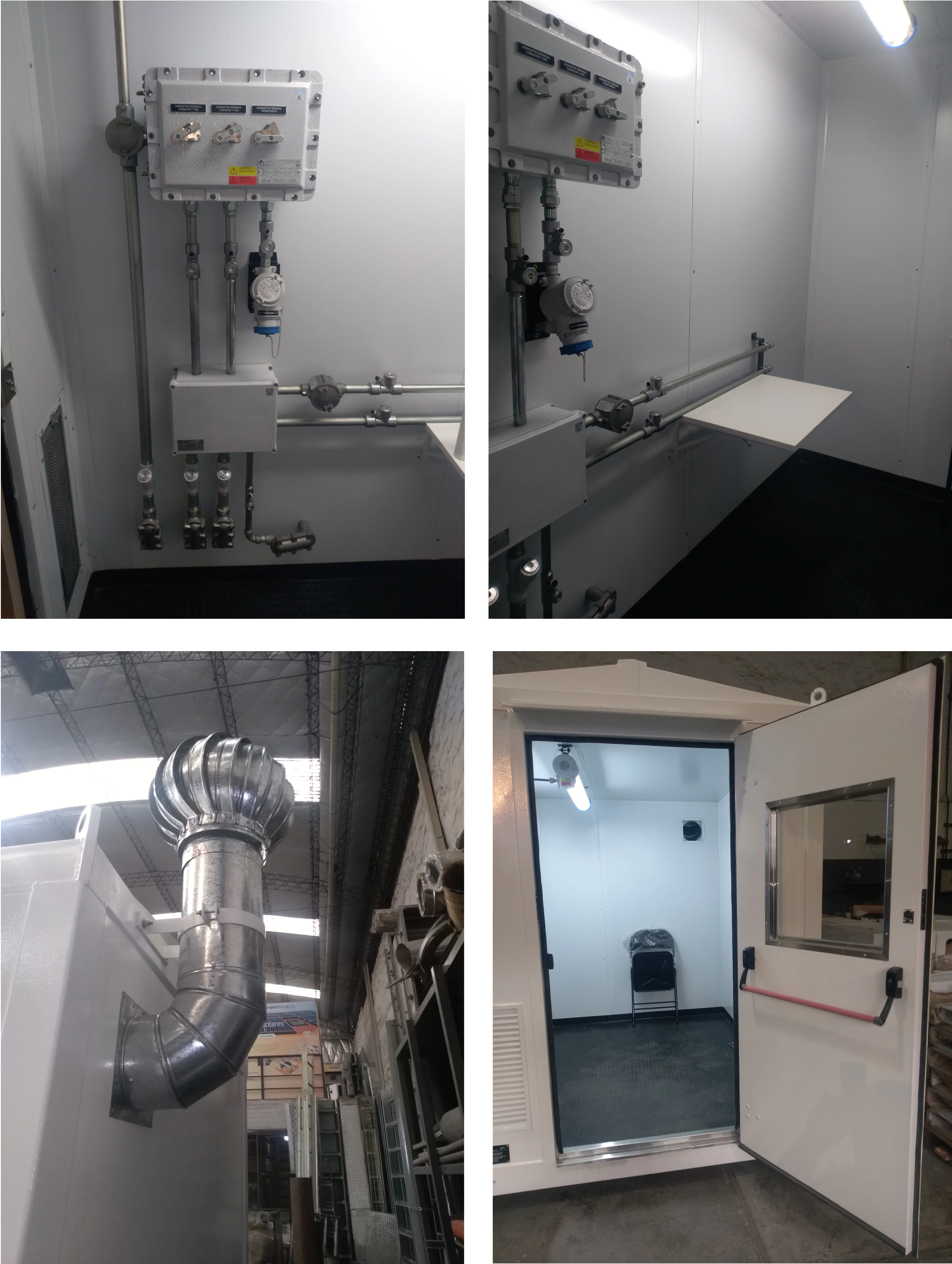

• Caja APE EJB3 IP66, equipada con interruptor diferencial, térmicas ABB y toma interconectada 2P+T de 16 A. Incorporó además un descargador de sobretensión DS42, garantizando protección eléctrica de alto nivel.

• Caja de seguridad aumentada SAG302310ESP, diseñada para alojar componentes auxiliares.

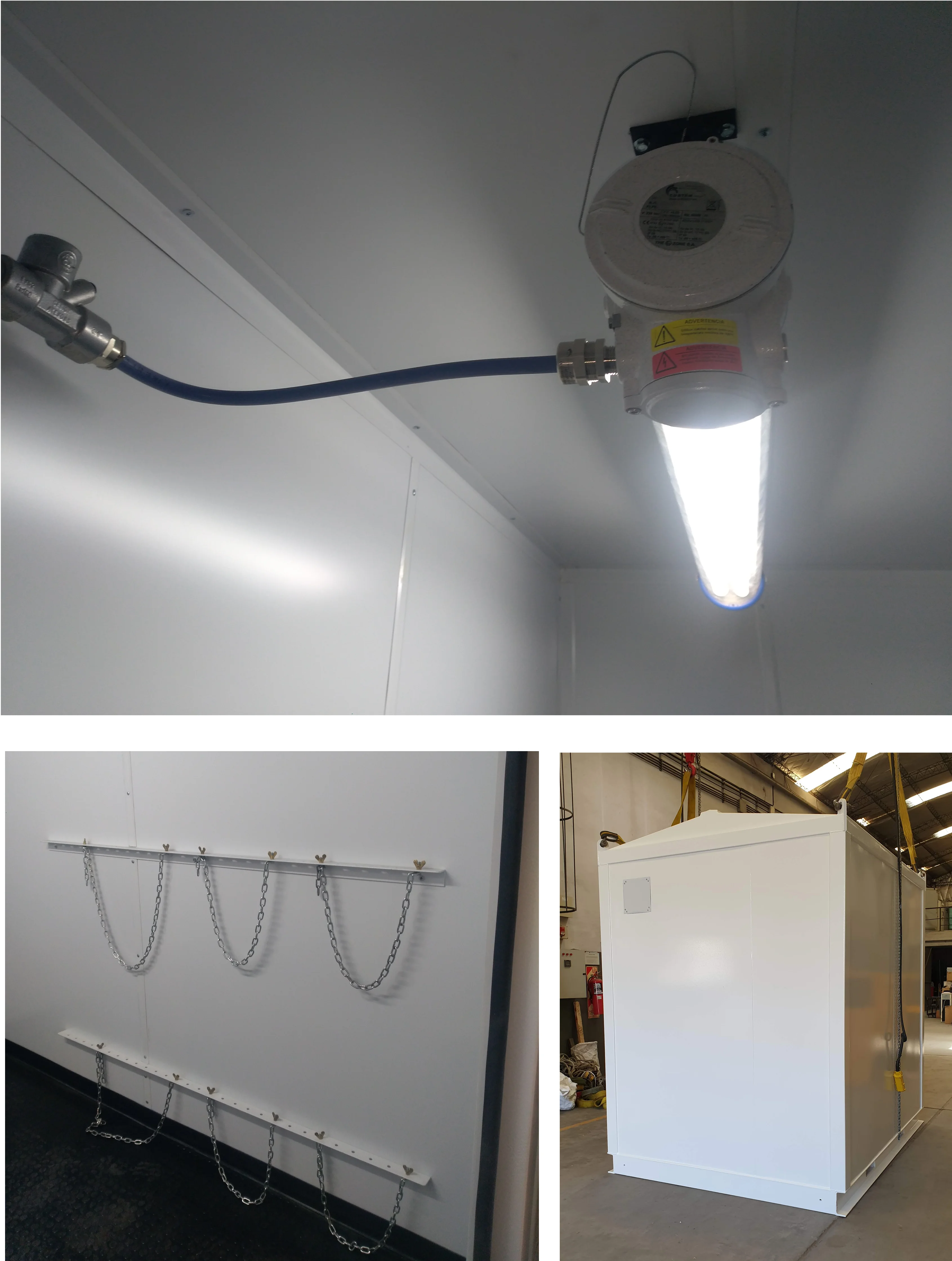

• Artefacto LED FLFE222L de 2x22 W, con sistema pivoteante, permitiendo el reemplazo seguro y sencillo de tubos sin despresurizar el shelter.

• Dos cajas externas de chapa para acometida eléctrica y acometida de puesta a tierra (PAT), consolidaron el sistema de distribución energética y resguardo ante fallas.

Instalación para tubos de gas

Para garantizar el suministro de gases al cromatógrafo, se integró una estructura segura para almacenamiento y sujeción de cilindros, con materiales y dispositivos diseñados a medida:

• Dos tubos de gas de 10 m³ y una garrafa de 45 kg.

• Estructura de ángulo perforado, que facilitó el anclaje seguro al shelter.

• Cadenas de sujeción resistentes para mantener los cilindros en posición, evitando desplazamientos durante operaciones o eventos sísmicos menores.

Este shelter representó una solución completa para aplicaciones críticas de medición en campo, donde la confiabilidad de los sistemas eléctricos y la seguridad del manejo de gases son fundamentales. Además de proteger los equipos sensibles, como el cromatógrafo, esta infraestructura ofrece ventajas clave para la operación, como la protección del operario, quien puede desempeñar sus tareas en un ambiente cerrado, seguro y controlado, y la garantía de un entorno estable y limpio, condición esencial para el correcto funcionamiento de instrumentos de alta precisión. Con esta obra, Sistemas reafirmó su capacidad de ejecutar soluciones a medida para la industria energética, con atención meticulosa a los requerimientos operativos de cada cliente.
